DeviceNet概述
使用通用工業協議（CIP）的開放工業網絡：國際標準，也是中國國家標準GB/T 1858.3
超過 300家供應商，700種以上產品，可直接連接種類齊全的制造自動化現場設備，從稱重、行程開關、按鈕盒、變頻器、電機啟動/保護裝置、RFID、閥門執行機構到狀態檢測設備
減少接線和安裝成本
減少啟動和維護時間
診斷信息豐富、故障排查方便
高效率 Producer/Consumer通訊模式

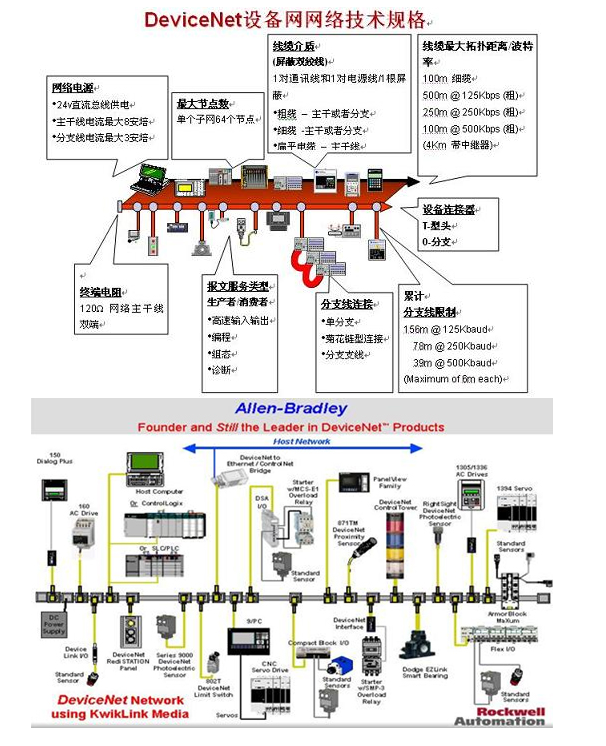

網絡特性
數據流的控制按照 Producer/Consumer 模型進行
連接工廠現場智能設備的能力
向高層網絡提供橋接的能力
出色的設備級診斷
設備即插即用能力 – 網絡運行中的節點添加/刪除
面向少量數據傳輸進行的優化
每個報文（message）8字節長度
支持對大的數據報進行報文分組（message fragmentation）
介質選擇
被動式總線介質，節點加入/退出網絡都不會影響系統的運行
密封型(IP67)和非密封型(IP65)介質
低成本扁平電纜介質
DeviceNet網絡介質
兩根電源線 (黑色 &紅色)
兩根數據線 (白色 & 藍色)
屏蔽線(扁平電纜無)
粗纜用于長距離傳輸
細纜比較靈活
扁平電纜安裝方便
低延時、低損耗
